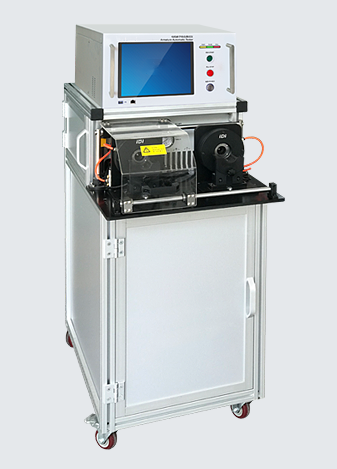

电机转子测试仪
时间：2026/10/19 11:41:36
技术指标
一、设备描述
电机转子综合测试仪是专为电枢转子设计的综合性电气性能检测设备，集绝缘电阻、工频耐压、片间电阻、跨间电阻、焊接电阻及匝间耐压测试功能于一体。仪器配备大尺寸全彩LCD触摸屏，操作直观便捷，具备高精度与高效率特性，可作为电机生产厂家和质检部门的关键检测装备。
二、基本检测项目及检验目的
三、功能特点
•多能合一：绝缘电阻、工频耐压、片间电阻、跨间电阻、焊接电阻、匝间耐压全部电气性能测试项目一次性超高速自动完成；
•任意片间电阻测试功能，自动识别片间短路、断线、阻值超限等故障并提供故障点信息；
•电枢任意放置，均可自动模糊识别单飞/双飞等绕线工艺并自动精确排序，自动跟踪对应片阻差异，借此可分析线圈的匝数、漆包线线径、绕制张力的微小差异；
• 线圈顺/逆时针挂钩方向错误自动报警；
•特有的任意片间、重复冲击次数、自动且多波形对应判别的匝间耐压测试功能；
•高速高效，满足高速生产节拍的需求，测试12片电枢约3.5秒，24片电枢约6秒；
•优越的安规测试性能，测试指标行业领先；
•可选配双绝缘，多点工频耐压测量；
•自动统计测试品数量及合格率，不良品故障分类统计；
•型号拷贝：支持U盘在多台测试仪间快速拷贝各型号电机的测试条件；
• 500个测试组，可存储500种型号转子的设定参数、标准波形；
•具备语音播报，测试结束同步语音提示“合格”、“不合格”；
• 12.1寸触摸屏显示，操作简便；
•采用多种抗干扰措施，测试的一致性、重复性和稳定性高；
•维护便捷：模块化设计，便于功能升级；
•配专用双工位操作工装，操作方便安全，输出路数可选。
四、主要参考界面

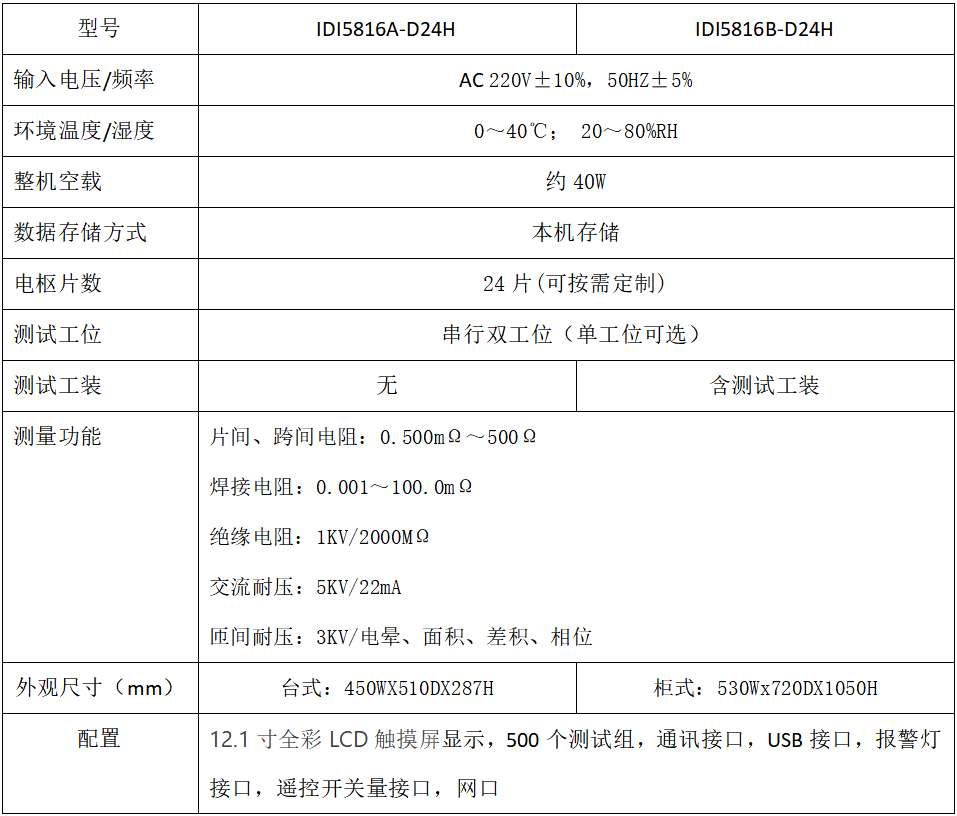

五、技术参数
