交流电机测试系统

本系统有（磁粉、磁滞、电涡流可选）测功机、三相交流电参数、测功机控制器、仪表控制系统柜、电机夹具及专用测试软件组成。系统采用了高精度的电量传感器和高精度的JC型转矩转速传感器，可满足各种型号。各种不同等级电机的电压、电流、频率、输入功率、功率因数、转速、转矩、输出功率、效率等进行精确测量的要求。

一、        测功机参数：（选配测功机）：（图片仅供参考）

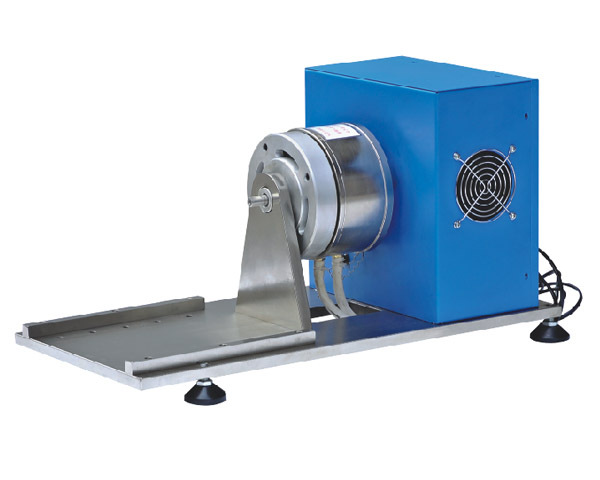

示例：测功机型号：1.EHDW200KB(电涡流测功机)（0.01NM-2000NM磁滞、磁粉、电涡流测功机可选）

      转矩：0.2-20（N.m）

      转速： 800-15000  (r/min)

      转矩精度：±0.5%  转速精度：0.2%

连续运行功率：6KW

最大瞬间功率：10KW

冷却方式：水冷

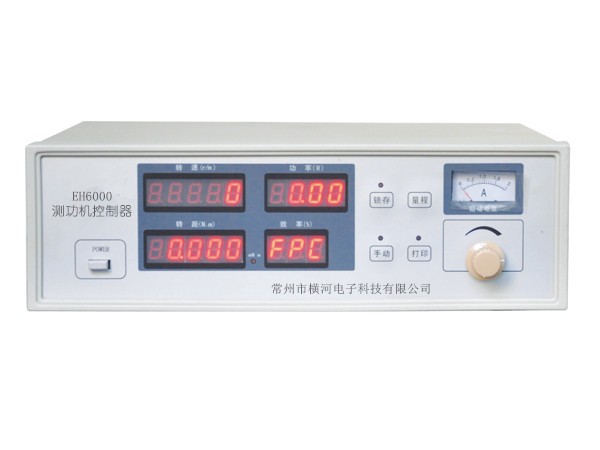

二、测功机控制器参数表：

1．测量精度：

2．其它技术指标：

输入：最大转速，转矩测量输入信号均为额定量程；

采样时间：40mS  ；  显示刷新时间：0.4s；

整机功耗：<20W ；    仪表重量：约 4 kg

仪表外形最大尺寸：宽×高×深（358×123×363）

仪表装架开口尺寸：宽×高 （348×104）

3．工作环境：

温度：(0～40)℃      湿度：(20%～75%)RH      大气压力: (86～106)kPa

仪表工作电源：AC 220V±10%  50/60Hz

无较重的振动及电磁干扰

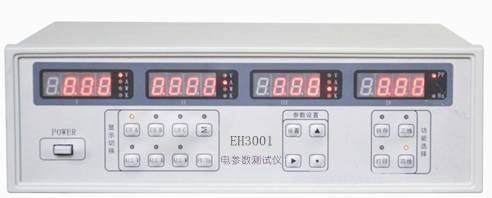

三、三相电参数测量仪参数表：（单、三相通用）

1、主要特点

1、      适用于三相（单相可兼用）用电设备的电压、电流、功率、功率因数、频率等参数的真有效值检测。

2、      采用16位LED数字显示，按键转换显示全部电参数。

3、      电流量程可自动切换，线性范围宽，读数重复性好，性能稳定。

4、      方便的锁定功能保证测量数据的同时性及操作的方便性。

5、      配有打印接口和串行RS232接口，易与计算机组成自动测试系统。

6、      电压量程0 ~500V  AC。可定制

7、      电流量程0 ~ 40A  AC。可定制

2、主要技术指标

四、系统功能：

 1、电脑上控制电机的开关操作；

      2、系统具有手动测试方式（此方式可不连接电脑操作），即负载通过手动调节，收据手工记录或采集，所以数据均可锁定；

      3、系统具有自动测试方式：即负载根据设置自动加载，扫描出电机从空载带堵转（或设定值）的特征曲线；

      4、测试结果：电机测试数据以报表和曲线方式显示并可见打印出来，可保存及下次打开查看显示曲线时，可以修改曲线坐标参数及横坐标、纵坐标的选择。

      6、每台电机的曲线分两种：真实曲线，和拟合曲线（即所有数据做过平均处理过的曲线），每台电机的测试曲线颜色可以修改，两种曲线图均可见打印出来。

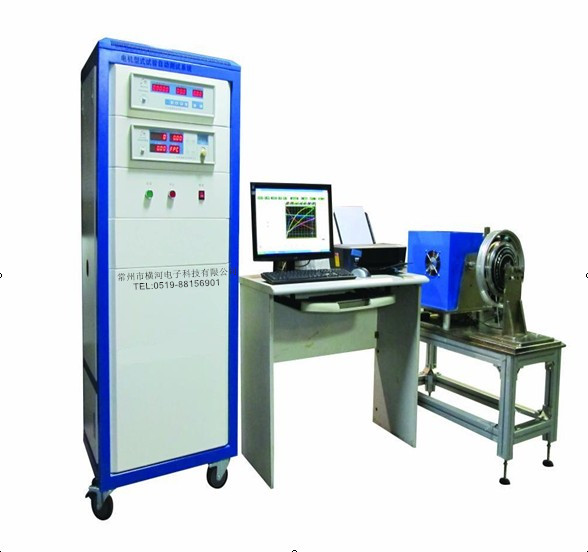

五、电机测试系统柜：

此图仅供参考

测功机分布图（供参考）占地约3米*2米

系统功能：

 1、电脑上控制电机的开关操作；

      2、系统具有手动测试方式（此方式可不连接电脑操作），即负载通过手动调节，收据手工记录或采集，所以数据均可锁定；

      3、系统具有自动测试方式：即负载根据设置自动加载，扫描出电机从空载带堵转（或设定值）的特征曲线；

      4、测试结果：电机测试数据以报表和曲线方式显示并可见打印出来，可保存及下次打开查看显示曲线时，可以修改曲线坐标参数及横坐标、纵坐标的选择。

      6、每台电机的曲线分两种：真实曲线，和拟合曲线（即所有数据做过平均处理过的曲线），每台电机的测试曲线颜色可以修改，两种曲线图均可见打印出来。

六、电机测试系统软件：

主要功能:

1、测试数据均数字显示并可送到微机，采样、画曲线和打印；

2、采用高精度的负载传感器；

3、整机灵敏度高，负载转矩稳定性和测试数据一致性好；

4、系统操作方便，仅调节励磁电流即可改变负载；

5、软件操作简单易学，并可实现手动、自动、定点测试方式，测试结果可

       进行真实数据和拟合数据两种数据进行比较，并可将数据导入Excel；

七、软件界面：

  电机测试系统软件图：（此电机为三相电机）数据表：

曲线图：（无修正曲线）

打印曲线图：（无修正曲线）

★：以上所以图片作为参考图，但实际设备与上述图片基本一致。
