匝间测试仪(维修专用-可探出故障点)

  时间:2018/5/19 9:42:23
匝间测试仪(维修专用-可探出故障点)

timg (3).jpg

Features 性能特点

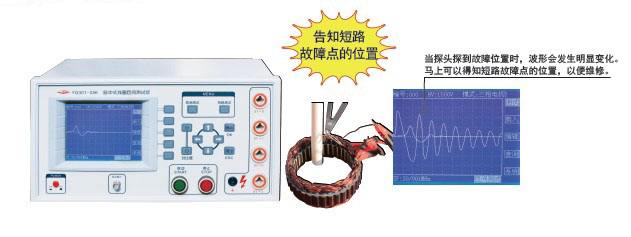

● YG301-05K采用本公司独家研发的专利技术,利用专用探头,当探头靠近短路故障点时,波形会发生明显变化。马上可以得知短路故障点的位置,极大地提高了电机维修的效率。

 YG301采用专利技术的高稳定性高压冲击电源,闸流管控制的高压开关器件,有很小的前沿时间,主要适用于电机行业。大功率电机的测试还能够加大冲击能量,能满足不同电机行业用户的需求。

● 采用先进的数字信号处理技术,超强抗干扰能力

● 同时显示设定电压(V)与峰值电压(Vp)或(Vtp)

● 四种波形比较方法快速判断线圈品质

● LCD液晶模块显示,人性化操作界面,简单易学

● 比较结果直接显示,并有多种声响报警方式可选择

● 快速判断线圈绝缘性能,速度达6次/秒

● 低电感量脉冲测试,小至10uH

● 最大40MHz采样频率

 可设置手动模式和自动模式,兼容手动的简便和自动的快捷

 可任意设置三相电机三角形接法和星形接法、单向电机主副绕组、主副副绕组、主副+主副之间绕组接法,满足全系列电机进行匝间测试。




技术参数Specifications
仪器型号YG301-05KYG301B-05K
输出脉冲电压● 500V-5000V● 500V-5000V
脉冲能量● Max180milli-Joul● Max180milli-Joul
电感量测试范围● ≥10uH
 低电感量测试性能突出
● 主要适用于:电动车电机、低电感量变压器、Y180以下电机
● ≥20uH
● 主要适用于:电动车电机、变压器行业、Y180以下电机
报警音响● 合格响
● 不合格响
● 混合声响
电压控制方式● 手控
● 脚控
测试模式● 手控比较
● 自动比较
测量速度● 6次/秒
比较方式● 面积比较,面积差比较,电晕放电,相位差比较
存储单元● 100个(外设优盘可选)
工作环境● 0℃~40℃
● <90%RH
工作电源● 220V ± 10%
● 50Hz±5%
重量● 约12kg
体积● 320×345×170(mm)
