线性直流稳压电源

  时间:2018/5/19 8:37:45
线性直流稳压电源

一、概述

    晶体管直流稳压稳流电源为串联调整式稳压电源,采用可控硅预稳技术,基准电压是悬浮迭加技术,使输出电压可以从零伏起调,得到连续可调的直流输出电压,采用限流保护法,可使输出电流连续可调,操作方便简捷,其体积小重量轻,各项性能指标达到同行先进水平。可广泛应用于直流电机测功机配套使用,直流电机、继电器、电解电容等电子电器的检测、调试、生产、老化,以及院校、科研实验室、工业自动化、军事、航空航天、铁路、通信等领域。

二、主要技术性能指标

 1、工作条件:

输入电压:AC380V或AC220V±10%    50±5Hz

环境温度:0℃~40 ℃

相对湿度:≤85%

 2、技术指标:

输出电压:0~ 2000  V   (可选)

输出电流:0~ 2000  A   (可选)

负载效应:≤3‰

源 效 应:≤3‰

周期与随机漂移:Vp-p≤20mV            CC≤200 mV

3、保护功能:

   3.1  过压保护(过压点可以设定)

   3.2  过流保护(过流点可以设定)

   3.3  过热保护

4、数字电压表、数字电流表

5、外接采样功能

6、外形尺寸:(宽X深X高)mm







三、电源的组成

     1、电源的主回路:由功率变压器,可控硅控制模块、桥式整流,电容滤波、

         晶体管串联调整部分组成。

      2、电源的控制回路:由稳压电路、稳流电路、保护电路、外接采样电路组成

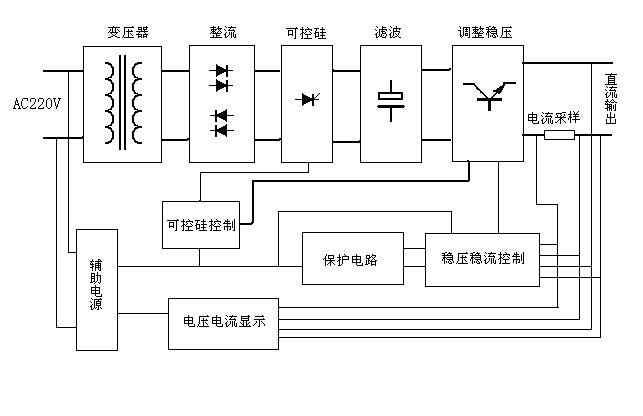

四、工作原理框图
