新能源汽车电机测试系统根据车辆电机的使用要求,对电机控制器、电机的性能进行测试,提供准确可靠的试验图表及数据,测试电驱动系统的动力性能、效率特性及安全保护功能,以对电驱动系统产品性能做出评价;并通过模拟车辆实际工况,进行车辆电机控制策略的研究。进行全功能电动汽车变流器的电机控制性能测试,并可完成160kw电机及电机控制器的加载试验及功能测试任务。 试验台原理:(电力测功机系统)测试台采用ABB公司生产的ACS-880系列变频器对负载电机进行精确的转矩和转速控制。由于采用了DTC直接转矩控制方式,变频器能够高速实现对负载电机的高动态性能的转矩输出。PSG能量回馈模块与变频器配套使用,取代电阻制动,回馈电网电能。转速扭矩通过传感器直接测量;功率分析仪检测电压、电流、频率等;工控机自动检测、显示并完成数据处理、报表及各种曲线,全面分析电机的性能。

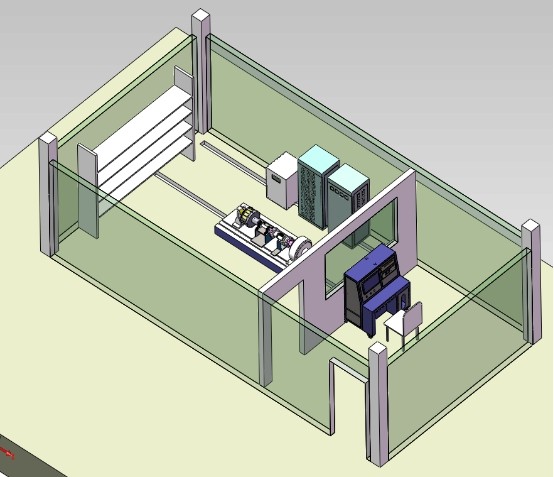

电力测功机系统主要由以下几个组成部分:
1. 交流电力测功机组成:
2. 测试台架控制及测量系统组成:
3. 机械部分组成:
4. 测试软件:
电力测功机的优点:
1、传统的加载方式有电涡流测功机,磁滞测功机,磁粉制动器等。电涡流加载低速性能不好,低速时甚至无法加载;磁粉制动器无法用于高速场合,而磁滞测功机不能适用于大功率场合,而且以上类型的测功机均需要安装冷却水循环系统。本系统不需冷却辅助设施,给使用带来极大的方便。
2、采用独特的全数字控制装置,电力测功机具有电力-测功两种运行状态,可以运行在四象限状态,既可以作发电机运转,又可以作电动机运转;既可以正向加载,也可反向加载。
3、动态响应快,控制特性好。
4、结构简单,稳定性、可靠性好,使用方便,维护简单。
5、恒扭矩和恒转速控制稳定度是其他加载器无可比拟的,它可以在全程转速(甚至在零转速下)和扭矩范围内保持极高的稳定性。
6、可以很方便的实现零扭矩和零转速启动,以完成真正的对电网和机械的无冲击软启动。
2.2 设计依据及测试项目
设计依据:
l GB/T 18488.1-2015 《电动汽车用电机及其控制器 第1部分:技术条件》
l GB/T 18488.2-2015 《电动汽车用电机及其控制器 第2部分:试验方法》
l GB/T 1032-2012 《三相异步电机试验方法》
l GB/T 1311-2008 《直流电机试验方法》
l GB/T 755-2008 《旋转电机 定额和性能》
l GB 14711-2013 《中小型旋转电机通用安全要求》
l QC/T 413-2002 《汽车电气设备基本技术条件》
l GB 50054-2011 《低压配电设计规范》
l GB 50055-2011 《通用用电设备配电设计规范》
l 按国家、地方、行业、需方企业技术、安全、环保法规和标准执行
l 机械制造系统按GB9061-85验收
l 电气系统按GB5226-85验收
l 安全防护按中国的《安全生产法》及相关法律法规标准
l 电力回馈满足IEEE159及国家相关的供电标准的要求,回馈电网谐波≤4%
l 电气系统干扰及抗干扰能力符合ECE法规要求
测试项目:
l 空载试验
l 负载试验
l 温升试验
l 堵转试验
l 超速试验
l 电压波动试验
l 电机控制器保护能力试验
l 电机控制器过载能力试验
l 峰值功率试验
l 再生能量回馈
总则 :
试验设备选型原则:能完全满足客户所提出的试验台相关配置要求;
成熟可靠原则:试验台的设计首先保证成熟可靠,选择成熟的技术和成熟的设备;
系统设计主要是按照安装、调试、维修方便的原则;
设计原则:标准化、系列化、通用化、整体化、先进性、安全性;
外观要求:控制柜表面采用喷塑处理、兼顾散热、整洁美观、标志标识清楚;
运行条件:
l现场环境温度0-50℃ 环境湿度 ≤85%
l空气中不得有过量的尘埃、酸、盐、腐蚀及爆炸性气体
l现场远离电磁干扰与机械振动源。
l试验现场需具备标准仪表地线及电工地线(阻值≤4Ω)
示例产品配置清单
设备名称 | 型号 | 简述 | 品牌 | |
交流电力测功机组成 | 电力测功机负载主机(风冷) | YVPCG | 电压380V 额定功率110KW 额定转速1000rpm 额定扭矩1050N.m | 德玛 |
转速转矩传感器 | ZH07 | 转矩1500Nm转速8000rpm | ||
通讯模块 | 标配 | ABB | ||
编码器模块 | ABB | |||
交流ABB变频器 | ACS800-17110KW | ABB | ABB | |
定制 |
| |||
测试台架控制及测量系统组成 | 测试系统操作台 |
| ||
电参数测量仪 | 8962C2 | |||
电机测试系统柜 | ||||
工控机、显示器 | 研华工控 | |||
打印机 | 惠普 | |||
机械部分组成 | 电机测试平台 | 定制 | ||
防护罩 | 定制 | |||
联轴器 | ||||
传感器支撑座 | 定制 | |||
电机工装夹具及配件 | ||||
测试软件 | 电机测试软件 | V1.0 |
| |
新能源电机试验电源 | 新能源电机试验电源 | 800V250A |
|
