PRODUCT测试系统简述:
本系统有(磁粉、磁滞、电涡流)测功机、直流电参数、测功机控制器、仪表控制系统柜及电机专用测试软件组成。系统采用了高精度的电量传感器和高精度的JC型转矩转速传感器,可满足各种型号。各种不同等级电机的电压、电流、频率、输入功率、功率因数、转速、转矩、输出功率、效率等进行精确测量的要求。
一、 测功机参数:(选配测功机):
1. 磁粉测功机型号: ZF500KB
转矩: 50(N.m)
转速: 0-3500 (r/min)
连续运行功率:3(KW)
水冷运行功率:5KW

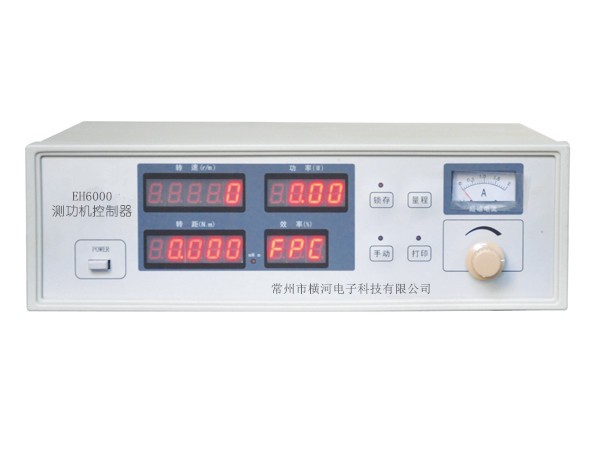

二、测功机控制器参数表:
1.测量精度:
测量参数 | 测量范围 | 测 量 误 差 | 分辨力 | 过载 | ||
转速(r/m) | 1~30000 | ±(0.1%读数+0.1%量程) | 1转 | 32000转 | ||
转距 | (mN.m) | 20.00~1000.0 | ±(0.25%读数+0.25%量程) | 0.01mN.m | 21.00mN.m | |
(N.m) | 2.000~2000.0 | ±(0.25%读数+0.25%量程) | 0.01N.m | 2100.0N.m | ||
输出功率 | 0-10KW | ±(0.25%读数+0.25%量程) | 0.01W | 10KW | ||
效率(%) | 0.00~99.9 | 0.01% |
2.其它技术指标:
输入:最大转速,转矩测量输入信号均为额定量程;
采样时间:40mS ; 显示刷新时间:0.4s;
整机功耗:<20W ; 仪表重量:约 4 kg
仪表外形最大尺寸:宽×高×深(358×123×363)
仪表装架开口尺寸:宽×高 (348×104)
3.工作环境:
温度:(0~40)℃ 湿度:(20%~75%)RH 大气压力: (86~106)kPa
仪表工作电源:AC 220V±10% 50/60Hz
无较重的振动及电磁干扰

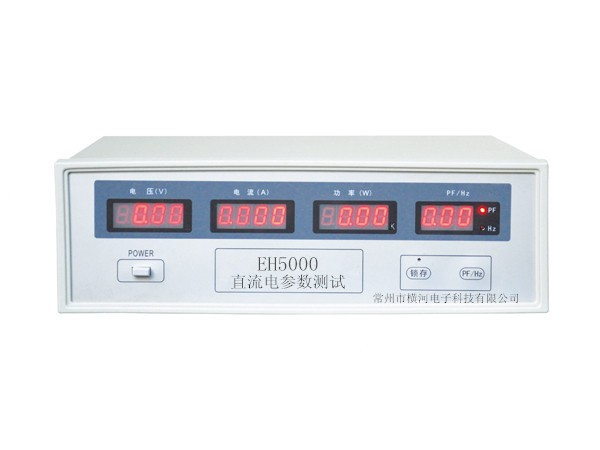

三、直流电参数测量仪参数表:
1. 测量精度
参 数 | 测量范围 | 工 作 误 差 | 备注 |
电压 | 300V |
电压: 300V 误差:0.5%
电流:200A (可选定制) 误差:0.5%
| 允许过载: 1.1倍最大量程。
|
电流 | 200A | ||
有功功率 | U*I | 电压大于300V;电流大于200A 误差:0.5% | 最大显示60KW |
2. 其他参数:
输入方式:电压电流均为浮置输入;电压输入阻抗大于500kΩ、电流输入阻抗约2mΩ。
测量信号最大峰值:电压电流均为最大量程的1.1倍;
A/D转换:速率约10000次/秒,12位,电压、电流分时采样;
显示更新:约3次/秒。
整机功耗:< 10VA;仪表重量:约 4kg ;
仪表尺寸: 宽 x 高 x深:400 x 130 x 380 mm
3. 工作环境:
大气压力:(86~106)kPa ;
温度:(0~40)℃ ;
相对湿度:≤85%RH
仪表工作电源:AC(180~240)V 50/60Hz
四、直流稳压稳流电源
主要技术性能指标
1、工作条件:
输入电压:AC220V±10% 50±5Hz
环境温度:0℃~40 ℃
相对湿度:≤85%
2、技术指标:
输出电压:0~50 V (可选定制)
输出电流:0~ 200 A (可选定制)
负载效应:≤3‰
源效 应:≤3‰
周期与随机漂移:Vp-p≤20mV CC≤200 mV
3、保护功能:
3.1 过压保护(过压点可以设定)
3.2 过流保护(过流点可以设定)
3.3 过热保护
4、数字电压表、数字电流表
5、外接采样功能
6、外形尺寸:(宽X深X高)mm
3、电源的组成
1、电源的主回路:由功率变压器,可控硅控制模块、桥式整流,电容滤波、
晶体管串联调整部分组成。
2、电源的控制回路:由稳压电路、稳流电路、保护电路、外接采样电路组成

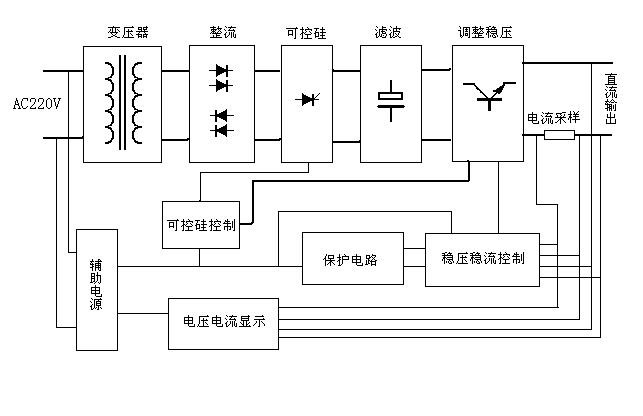

4、工作原理框图

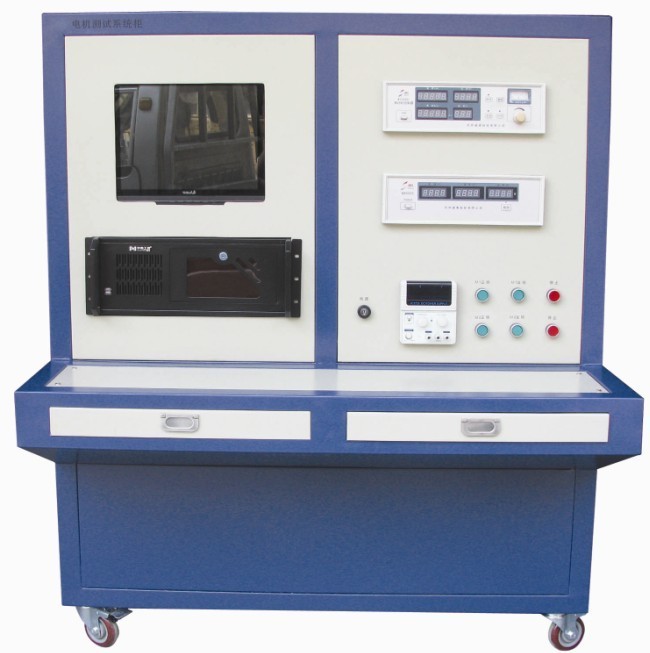

五、电机测试系统柜:
此图仅供参考

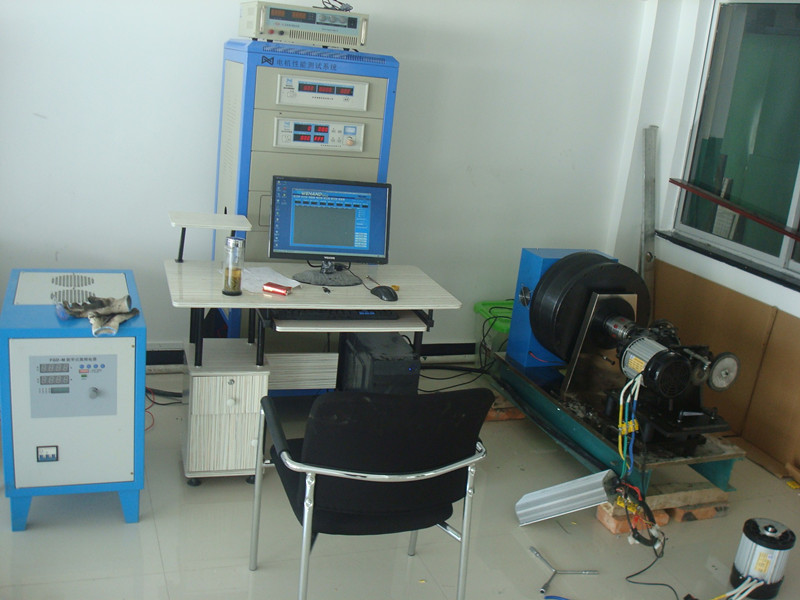

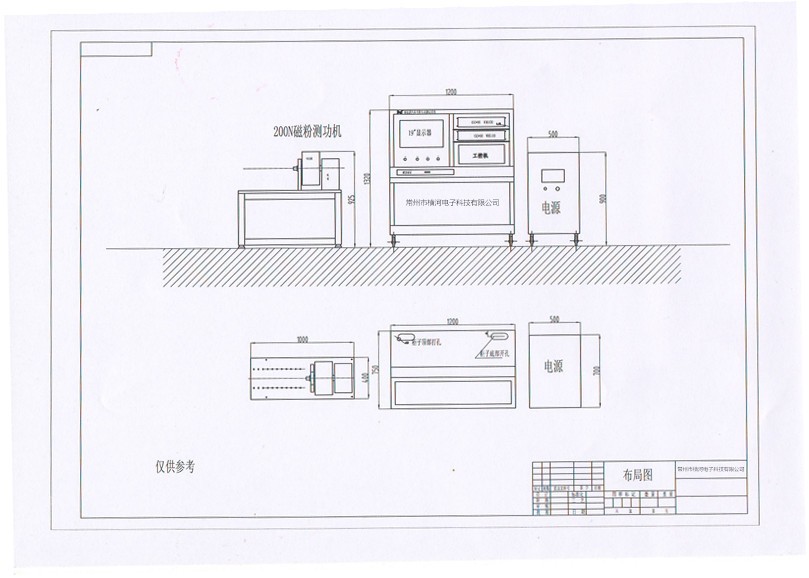

测功机分布图(供参考)占地约3米*2米
系统功能:
1、电脑上控制电机的开关操作;
2、系统具有手动测试方式(此方式可不连接电脑操作),即负载通过手动调节,收据手工记录或采集,所以数据均可锁定;
3、系统具有自动测试方式:即负载根据设置自动加载,扫描出电机从空载带堵转(或设定值)的特征曲线;
4、测试结果:电机测试数据以报表和曲线方式显示并可见打印出来,可保存及下次打开查看显示曲线时,可以修改曲线坐标参数及横坐标、纵坐标的选择。
6、每台电机的曲线分两种:真实曲线,和拟合曲线(即所有数据做过平均处理过的曲线),每台电机的测试曲线颜色可以修改,两种曲线图均可见打印出来。
六、电机测试系统软件:
主要功能:
1、测试数据均数字显示并可送到微机,采样、画曲线和打印;
2、采用高精度的负载传感器;
3、整机灵敏度高,负载转矩稳定性和测试数据一致性好;
4、系统操作方便,仅调节励磁电流即可改变负载;
5、软件操作简单易学,并可实现手动、自动、定点测试方式,测试结果可
进行真实数据和拟合数据两种数据进行比较,并可将数据导入Excel;
七、软件界面:

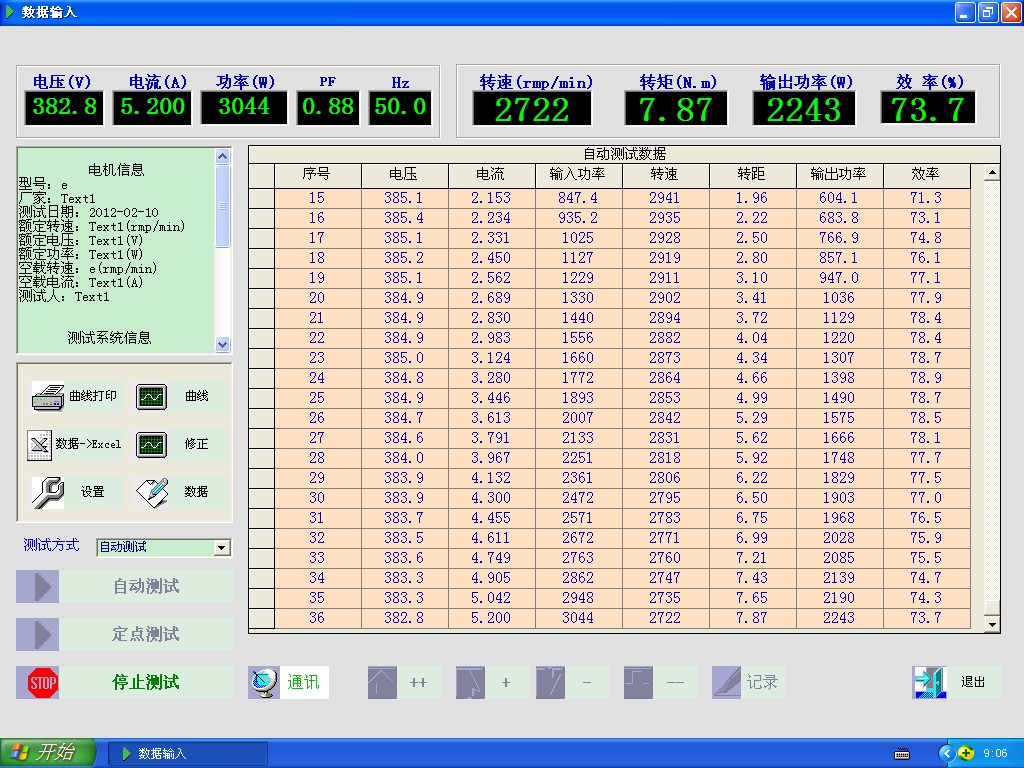

电机测试系统软件图:(此电机为三相电机)数据表:

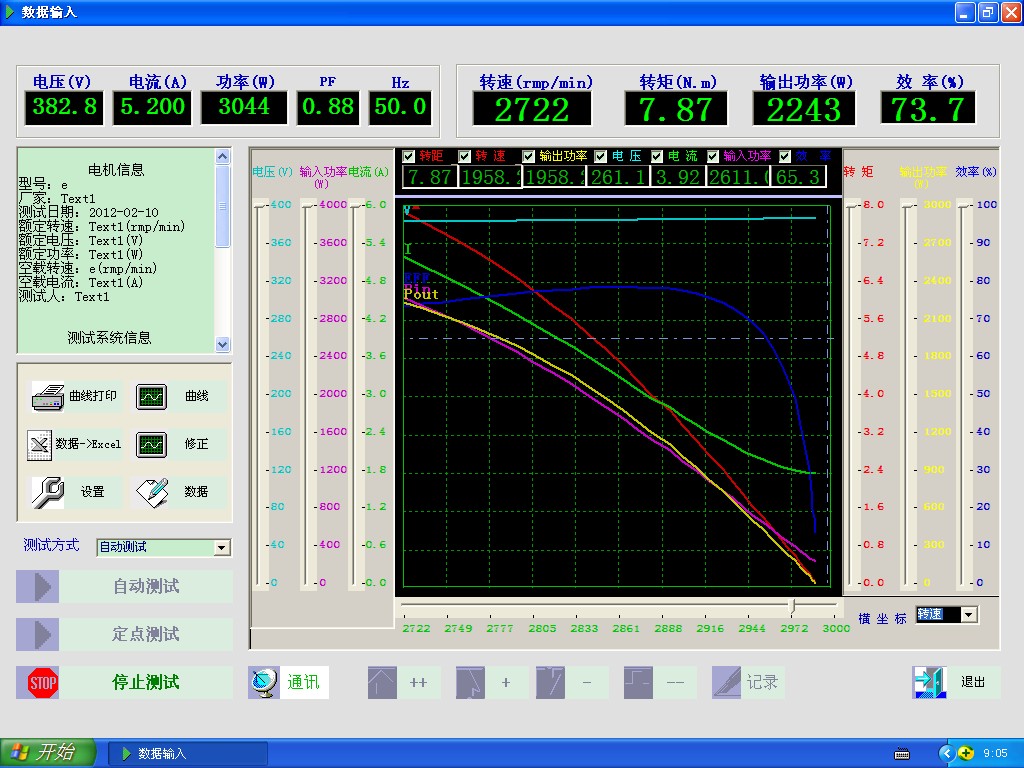

曲线图:(无修正曲线)

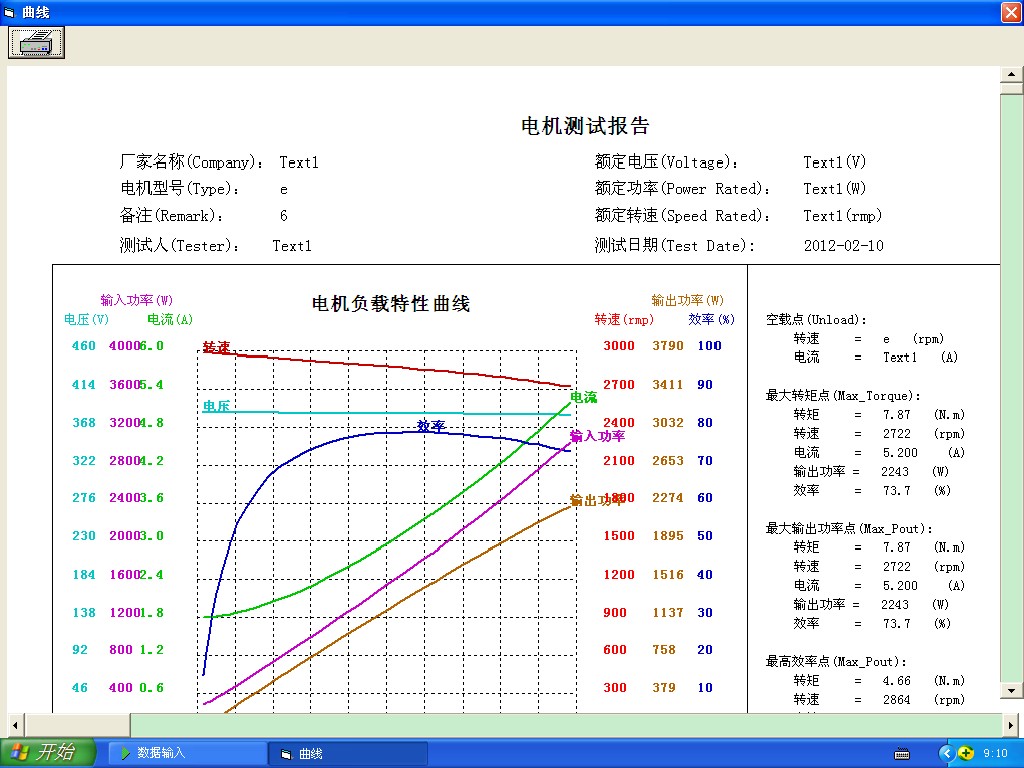

打印曲线图:(无修正曲线)
★:以上所以图片作为参考图,但实际设备与上述图片基本一致。
